NXP I.MX RT1052 Papan Teras

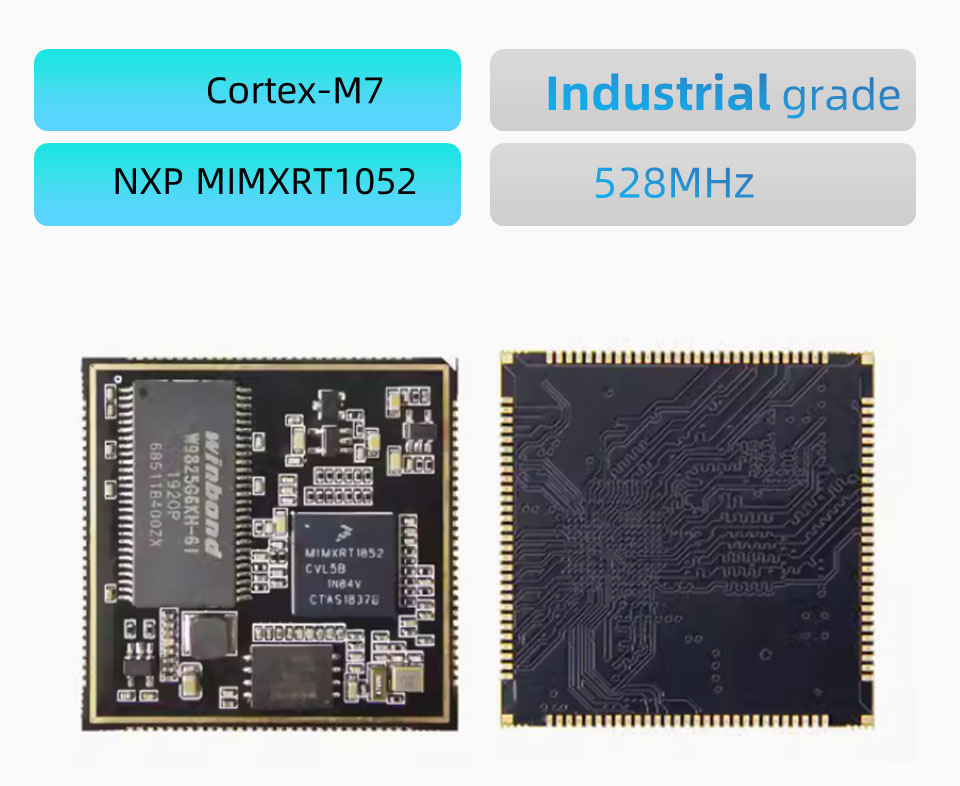

● Papan teras RT1052 S2 ini direka berdasarkan pemproses NXP MIMXRT1052CVL5B.

● Komponen seluruh lembaga diperbuat daripada bahan gred perindustrian.

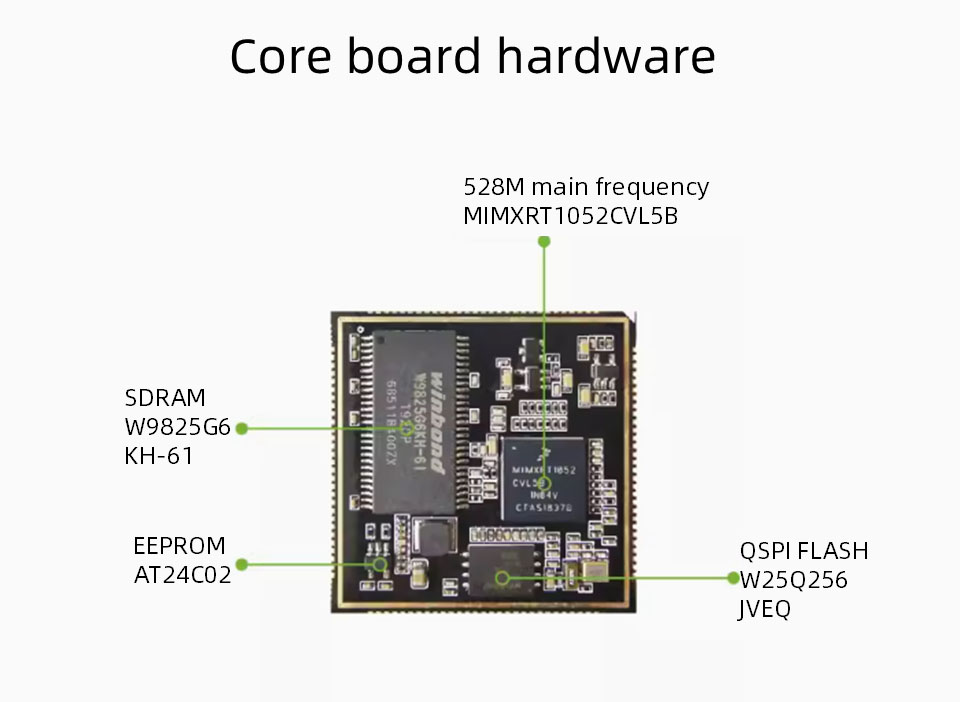

● Sumber perkakasan Lembaga Teras termasuk

● 32MB SDRAM, 32MB atau Flash, dan 256B EEPROM.

● PCB mengamalkan reka bentuk emas rendaman hitam 6-lapisan, dengan saiz keseluruhan 38*38mm, sejumlah 116 pin, dan jarak pin 1.0mm. Kecuali untuk bas SEMC, baki 10 pin cip semuanya diketuai.

Parameter antara muka isyarat papan teras

Cip Utama: MIMXRT1052CVL5B, CORTEX-M7 CORE, Kekerapan Utama 528MHz

SDRAM: 2MB, Pakej TSSOP, Winbond Jenama, Gred Perindustrian

Flash: 32MB, Pakej WSON8, Winbond Jenama, Gred Perindustrian

EEPROM: AT24C02 256B

Ethernet Phy: Tiada

Saiz PCB: 38*38mm

Bekalan Kuasa: 3.3V

Perlindungan perisai: Tiada penutup perisai

GPIO: 116 pin, jarak pin 1.0mm, kecuali untuk bas SEMC, semua I0 yang lain diketuai

Suhu operasi: -40 ~ 85 ° C, gred perindustrian

Antara Muka Isyarat Papan Teras

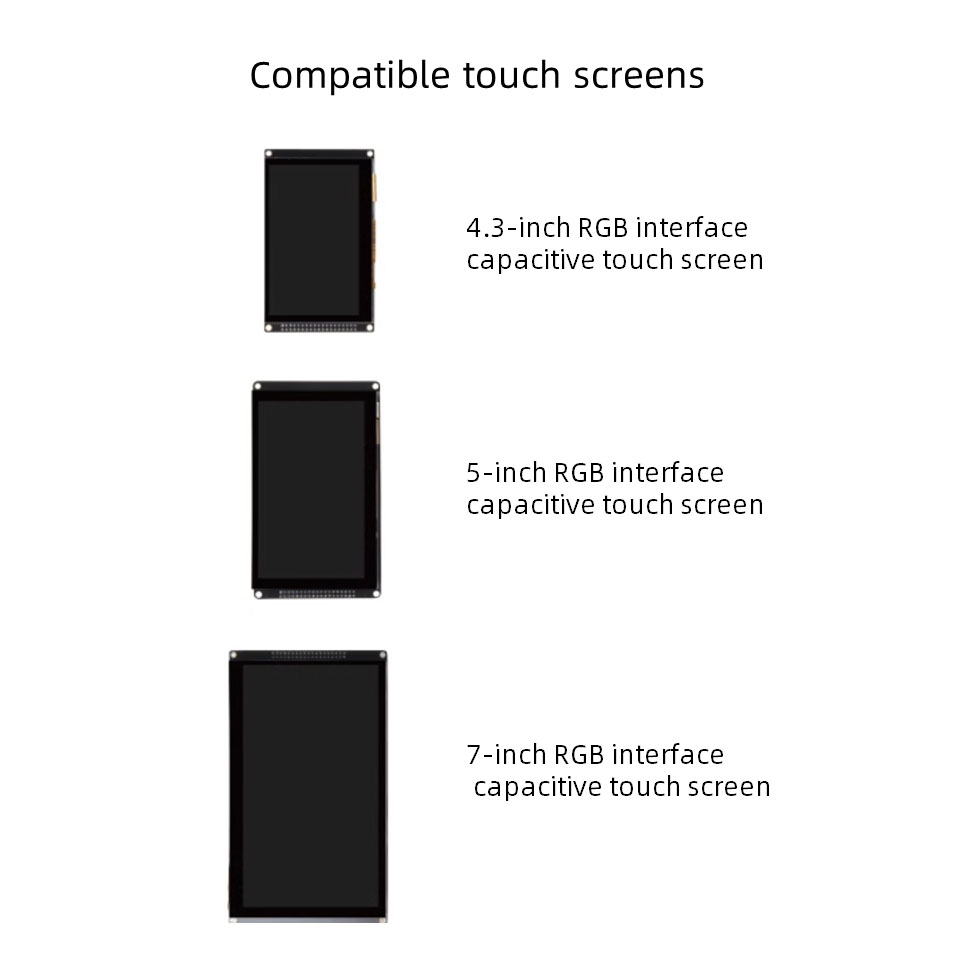

● LCD: 1 saluran

● USB: 2 saluran, dengan phy berkelajuan tinggi

● SDIO: 2 saluran

● I²C: 4

● SPI: 4

● UART: 8

● SAI: 3

● ADC: 2 (16 saluran setiap satu), 12bit

● PWM: 4

● JTAG: 1 saluran

● SPDIF: 2 saluran

● Bolehkah: 2

● NOTA: Data di atas boleh digunakan semula, sila rujuk kepada penerangan pin papan teras sebagai reka bentuk rujukan

Nota: Papan boleh disesuaikan dengan pesanan minimum 500
