RK3576 Lembaga Pembangunan Komputer SBC

RK3576 Pengenalan Motherboard

• Papan TP-3 RK3576 mempunyai prestasi yang kuat dan boleh digunakan sebagai komputer papan tunggal berprestasi tinggi dan motherboard tertanam untuk paparan, kawalan, penghantaran rangkaian, penyimpanan fail, pengkomputeran tepi dan senario lain.
• Menggunakan RockChip RK3576 sebagai cip utama, kekerapan utama boleh mencapai sehingga 2.2GHz, mengintegrasikan cortex-cortex-a72 dan cortex-a53 yang disokong oleh quad-core 64-bit dan cortex-corka-cape-cape. Paparan pelbagai skrin, NPU bebas terbina dalam, membolehkan pelbagai senario AI.
• Menyediakan pelbagai kombinasi memori dan penyimpanan untuk dipilih, konfigurasi perkakasan onboard seimbang, dan pelbagai aplikasi. 24
• Kuasa pengkomputeran NPU yang terbina dalam boleh mencapai 6top, membolehkan pelbagai senario AI.
• Ia mempunyai integrasi yang tinggi dan antara muka pengembangan yang kaya, termasuk port gigabit Ethernet, RGMI, USB3.0, USB2.0, minipcle, Minihdmi, antara muka skrin MIPI dan antara muka kamera MIPI, penerima inframerah, SIM/TF HOLDER PENGURUSAN, SIM/TF CARDS, PENGHARGAAN PENGURUSAN, PENGETAHUAN PENGURUSAN, PENGURUSAN PENGURUSAN, PENGHARGAAN PENGURUSAN,
• Ia secara rasmi menyokong imej sistem operasi Android, Debain, dan Ubuntu, dan boleh digunakan untuk lebih daripada 8 persekitaran aplikasi yang berbeza.
• Ia adalah sumber terbuka sepenuhnya, menyediakan tutorial rasmi, dan menyediakan kit pembangunan pemandu SDK yang lengkap, skema reka bentuk dan sumber lain, yang boleh digunakan dengan mudah.

Ciri Pembangunan RK3576

• Menyokong pelbagai sistem operasi, sama ada pembangunan atau hiburan, ia dapat dipenuhi dengan mudah!: Sistem operasi Android/Robot Ubuntu/Debian

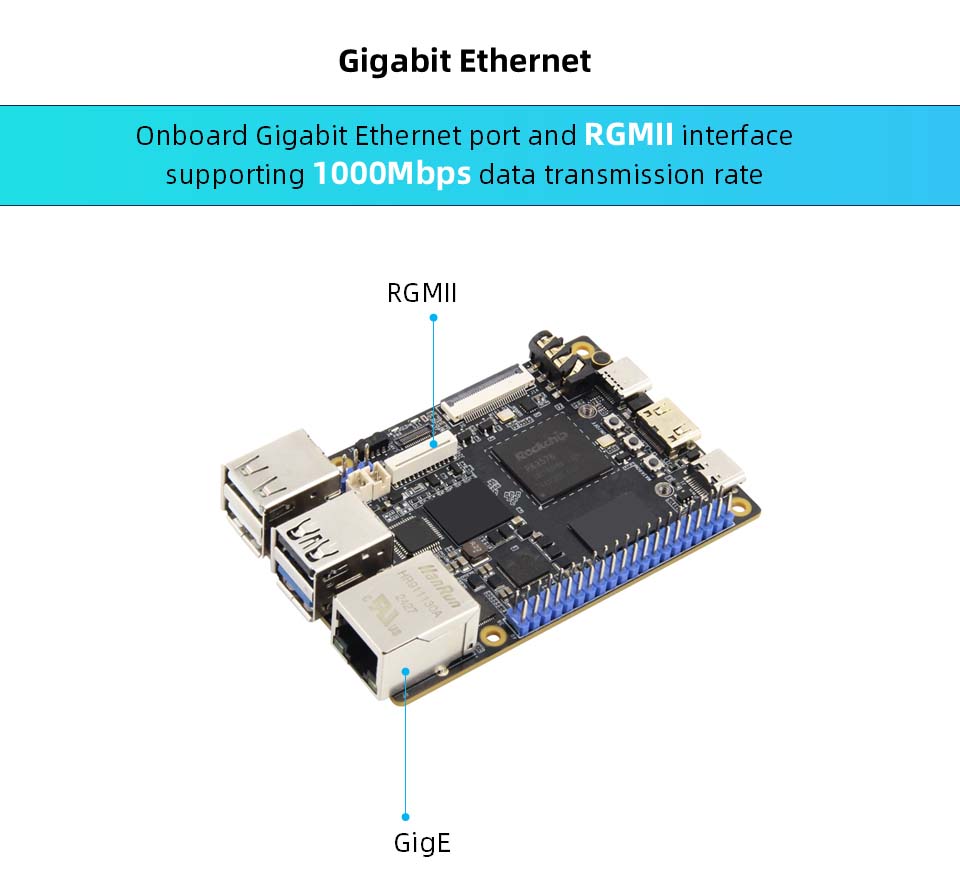

• Port Ethernet Onboard dan antara muka RGMII, menyokong kadar penghantaran data 1000Mbps
• NPU bebas terbina dalam, kuasa pengkomputeran boleh mencapai 6top, mengamalkan seni bina tiga teras, menyokong INT4/INT8/INT8/INT16/FP16/BF16/TF32, memberi kuasa kepada pelbagai senario AI
• Menyokong sehingga 8k@30 bingkai H.264/H.265/VP9/AV2/AVS2 Decoding Video dan 4K@60 Bingkai H.264/H.265 Pengekodan Video
• Menyokong paparan tiga skrin, menyokong sehingga 4k@120 bingkai + 2k@60 bingkai + 1080p@60 bingkai pada masa yang sama

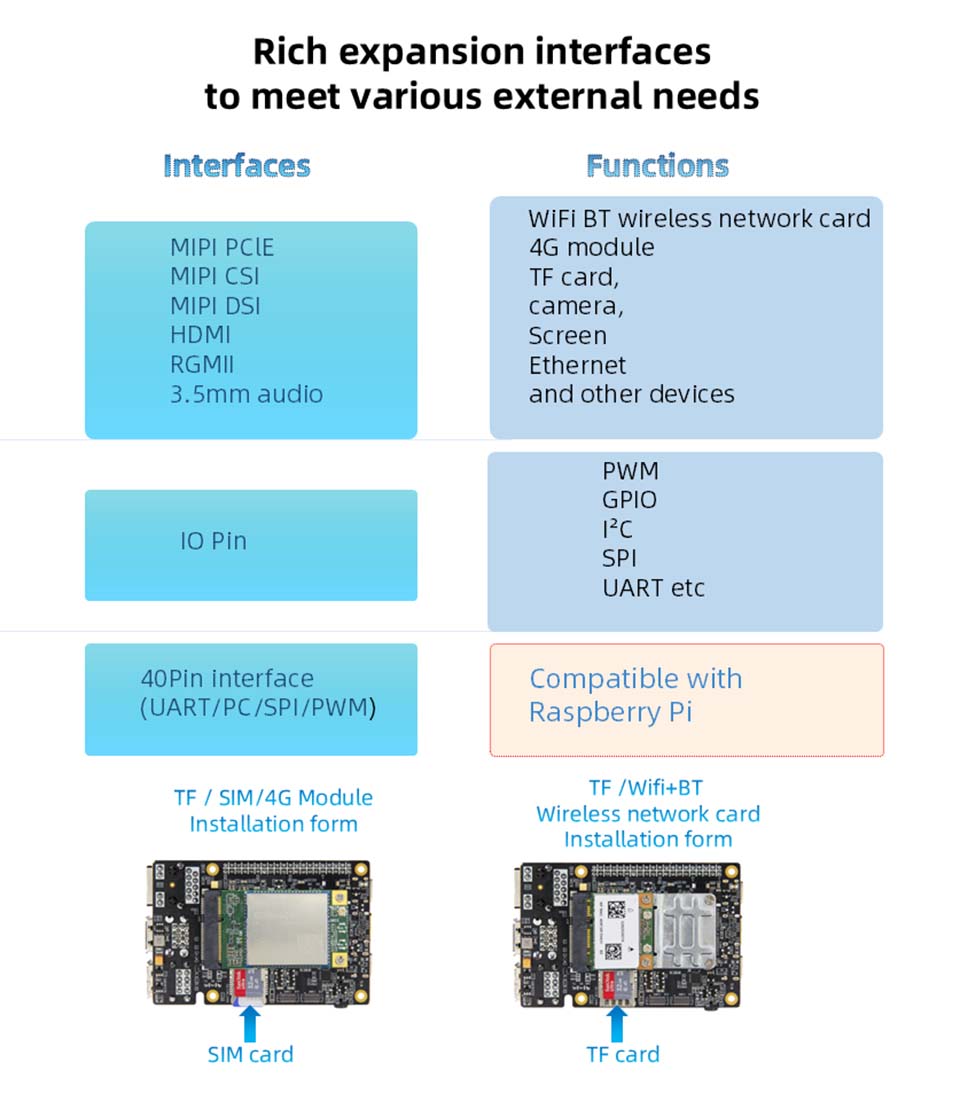

• Antara muka pengembangan yang kaya

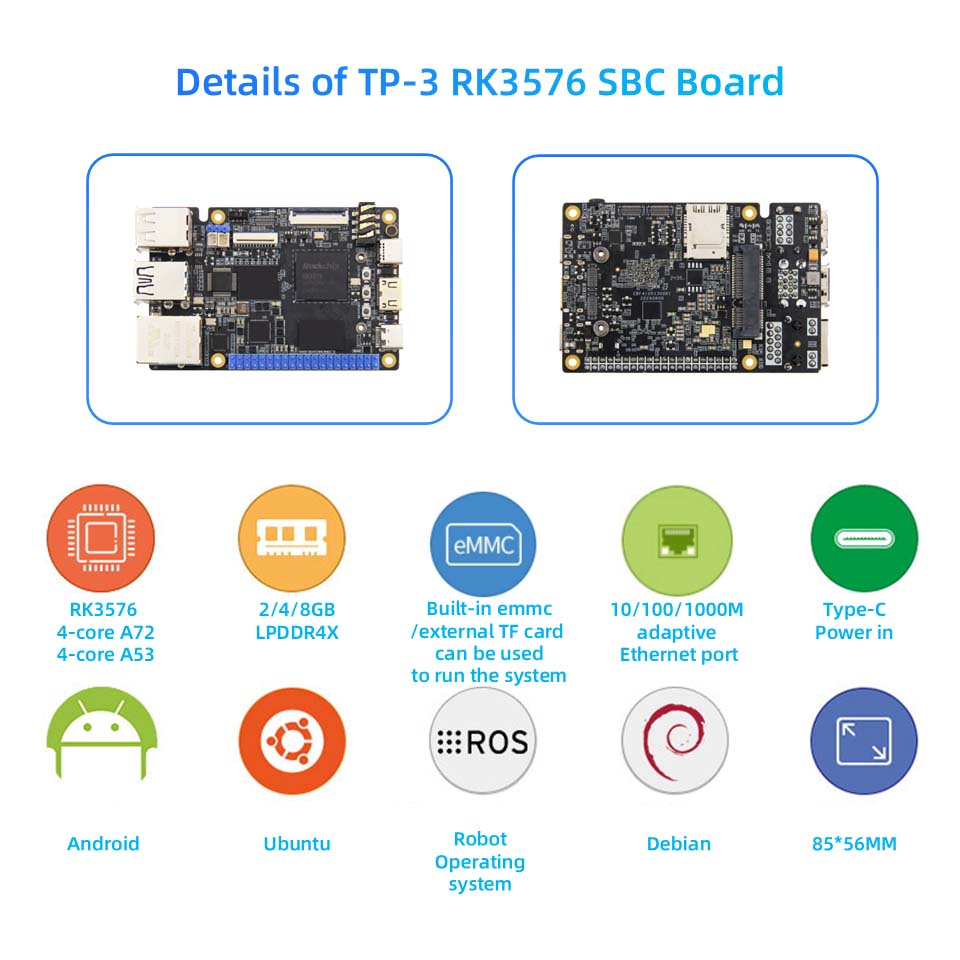

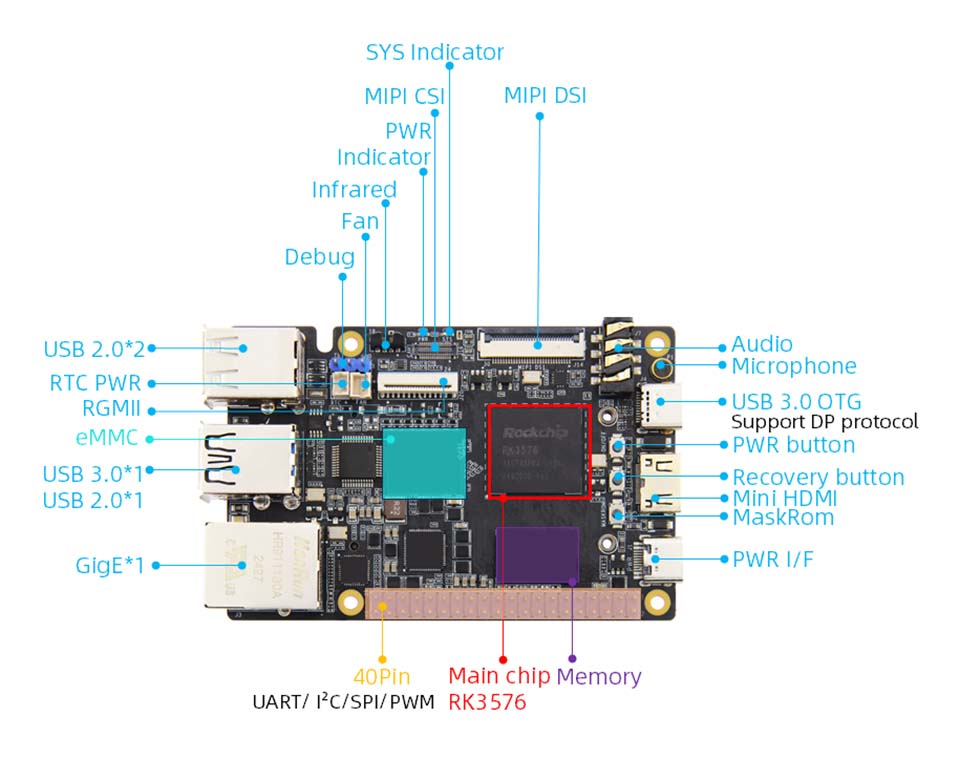

Konfigurasi Perkakasan Lembaga RK3576

• Antara Muka Kuasa: Input 5V@4A DC, antara muka Type-C (tiada keupayaan penghantaran data)
• Cip Utama: RK3576 (Quad-Core A72 + Quad-Core A53, Mali-G52 MC3, Kuasa Pengkomputeran 6T)
• Memori: 2/4/8GB, LPDDR4X (keperluan penyimpanan lain boleh disesuaikan)
• Penyimpanan: 0/32/64GB, EMMC (keperluan penyimpanan lain boleh disesuaikan)
• Ethernet: Port Rangkaian Gigabit*1, menyokong kadar penghantaran data 10/100/1000Mbps; Antara Muka RGMI*1, menyokong kadar penghantaran data 10/100/1000Mbps, boleh disambungkan ke modul RGMII Gigabit Ethernet kami
• HDMI: Output HDMI2.1*1, menyokong paparan pelbagai skrin dengan skrin lain, resolusi maksimum 4K@120fps
• MIPI-DSI: Antara muka skrin MIPI * 1, boleh dipasang ke skrin MIPI Wildfire, menyokong pelbagai skrin dengan skrin lain, mod MIPI tunggal dengan resolusi tertinggi 2560 * 1600 @ 60fps

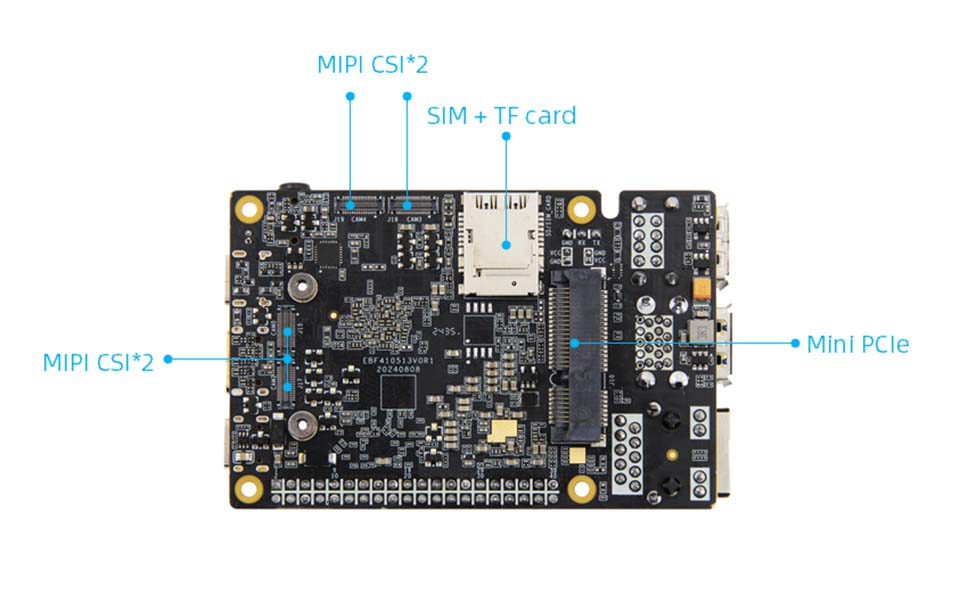

• MIPI-CSI: 2 * 15pin BTB Camera Interface * 5 (depan * 1, belakang * 4), boleh dipasang ke kamera MIPI kami
• USB2.0: Antara Muka Jenis-A * 3 (Host)
• USB3.0: Antara muka Type-A * 1 (Host); Antara muka Type-C * 1 (OTG), untuk antara muka pembakaran firmware, menyokong protokol DP, boleh digunakan dengan skrin lain
• Antara muka PCLE: Antara muka mini-PCLE, boleh digunakan dengan kad rangkaian WiFi yang tinggi atau ketinggian tinggi, modul 4G atau modul antara muka mini-PCLE yang lain
• Pemegang Kad SIM+TF: Boleh masukkan kad SIM dan kad mikro SD (TF) pada masa yang sama, menyokong kad TF untuk memulakan sistem, sehingga 512GB, fungsi kad SIM perlu digunakan dengan modul 4G
• Antara muka 40pin: Serasi dengan antara muka Raspberry Pi 40pin, menyokong fungsi PWM/GPIO/C/SPI/UART
• Port Serial Debug: Parameter lalai 1500000-8-N-1
• Audio: micin*1, mikrofon kapasitor; Output fon kepala + Input Mikrofon 2-dalam-1 Antara muka*1
• Butang: Butang Kuasa*1; Butang Maskrom*1; Butang pemulihan*1
• LED: penunjuk kuasa*1; Penunjuk Sistem*1
• Penerima Inframerah: Menyokong Fungsi Kawalan Jauh Inframerah
• RTC: soket kuasa RTC*1

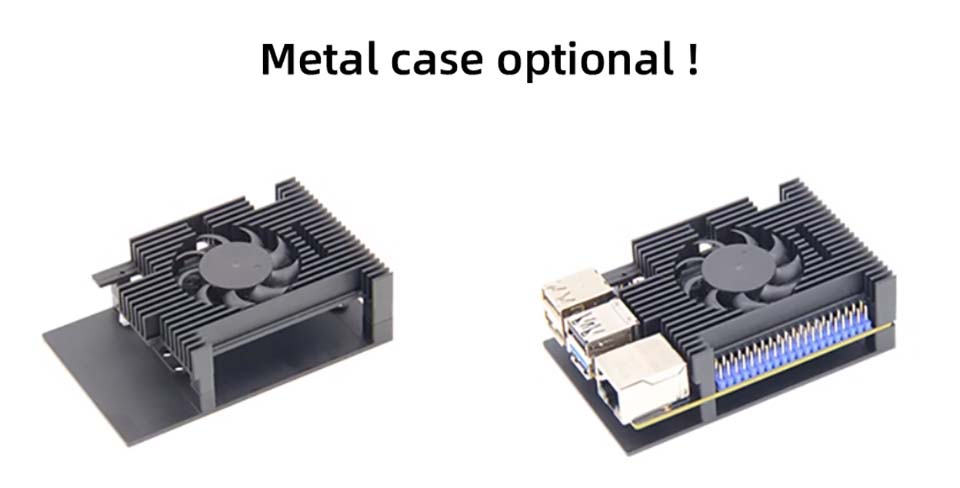

• Antara Muka Kipas: Menyokong pemasangan Fan 5V untuk penyejukan

Parameter lain dari papan RK3576 ini

Sistem: Android 14, Ubuntu, Debian

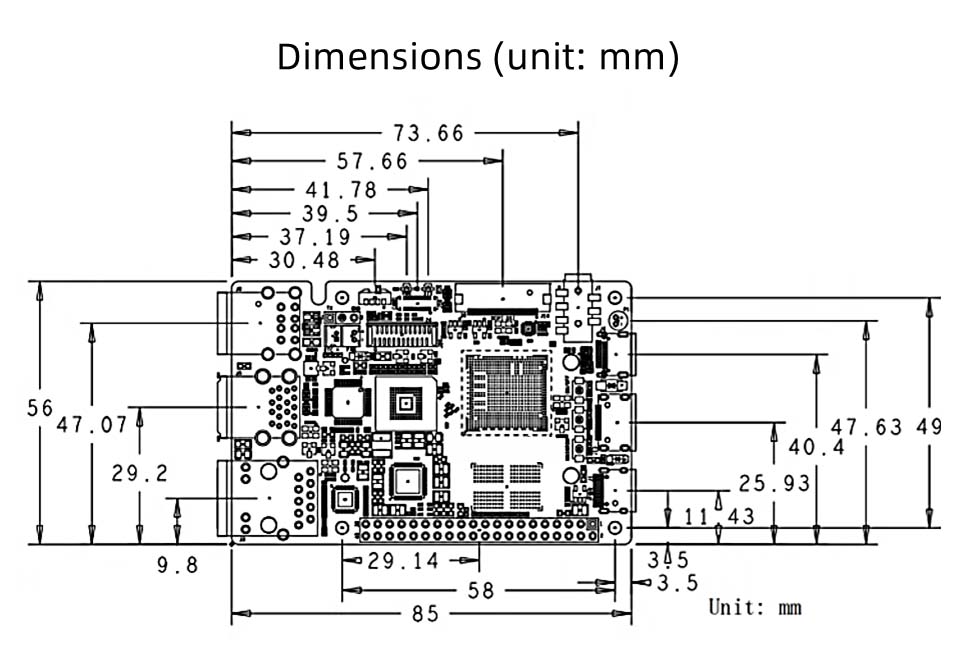

Saiz: 85*56mm
