Lembaga Pembangunan Lembaga ke Board RK3588 bertujuan untuk membolehkan kombinasi fleksibel antara papan teras dan sub-papan fungsional (papan pembawa) dengan menggunakan reka bentuk modular dan menggunakan antara muka yang standard (mis., PCIE, MXM, penyambung papan ke papan berkelajuan tinggi)
Apabila dibandingkan dengan Lembaga Bersepadu atau Komputer Papan Tunggal, papan ke -papan papan berkongsi kelebihan teras berikut:
| Kelebihan | Papan pembangunan B2B | Papan MCU tradisional |
| Pengembangan | Modular, panas-swappable | Periferal tetap, wayar pelompat |
| Kualiti isyarat | Menyokong isyarat peringkat GHZ | Terhad kepada GPIO/UART kelajuan rendah |
| Kelajuan pembangunan | Gunakan semula modul yang disahkan | Memerlukan reka bentuk semula perkakasan penuh |
| Gunakan kes | Sistem Kompleks (AI/Perindustrian) | Kawalan Ringkas (Pembalakan Sensor) |
● SOC yang berkuasa: Rockchip RK3588 (8-teras Cortex-A76/A55, 6TOPS NPU)
● Reka bentuk modular: Penyambung B2B Fleksibel untuk pengembangan tersuai
● Antara muka berkelajuan tinggi: PCIe 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-paparan: Menyokong 8K@60fps + 4K@60fps Output serentak
● Gred Perindustrian: -40 ° C hingga +85 ° C Operasi
● Antara muka yang kaya: Mini PCIe, M.2 M Kunci, MIPI CSI
● Multi-skrin Paparan Berbeza: Menyokong paparan heterogen tiga skrin dan paparan heterogen empat skrin. HDMI*2; MIPI DSI*2; Type-C (menyokong protokol DP)

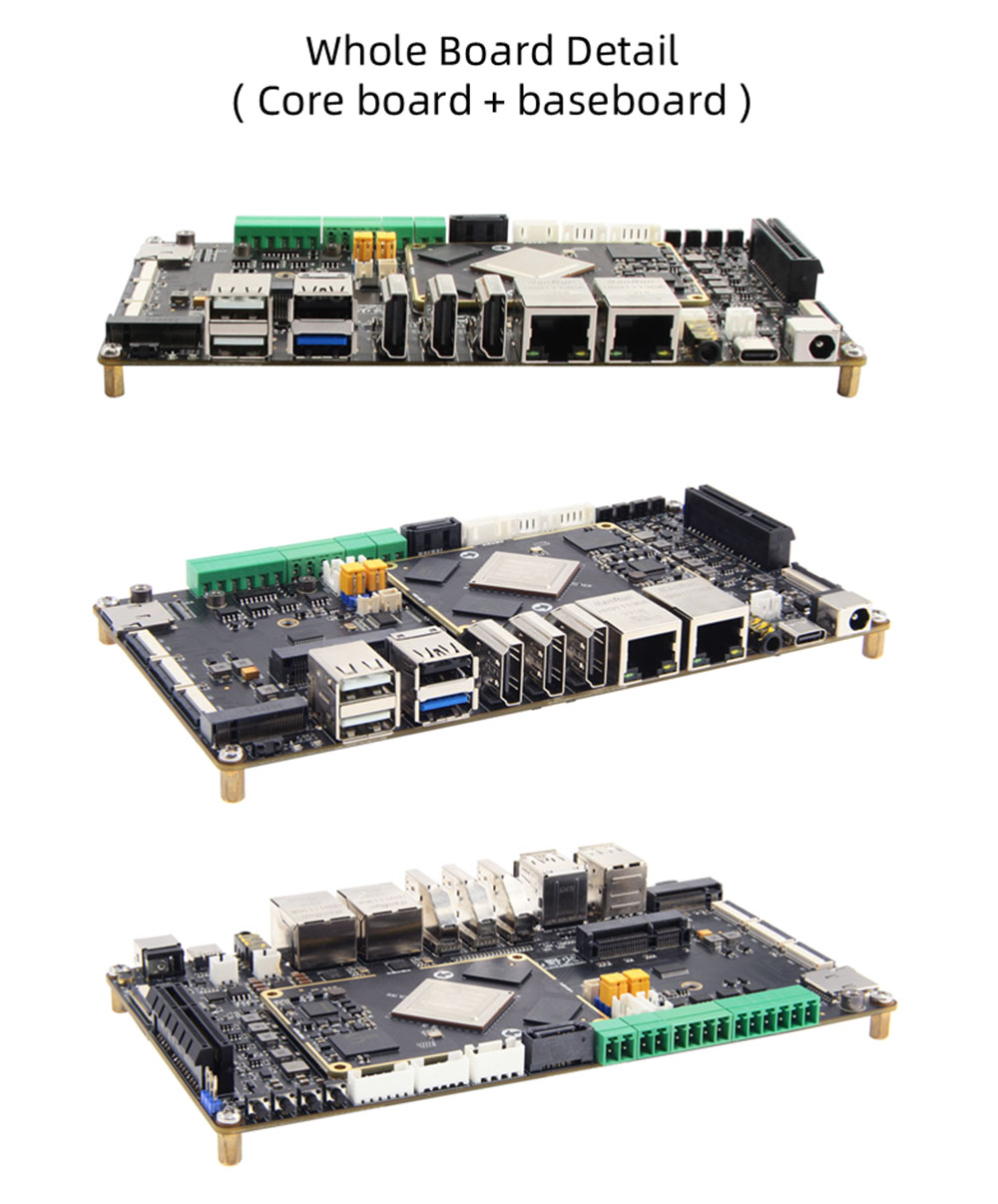

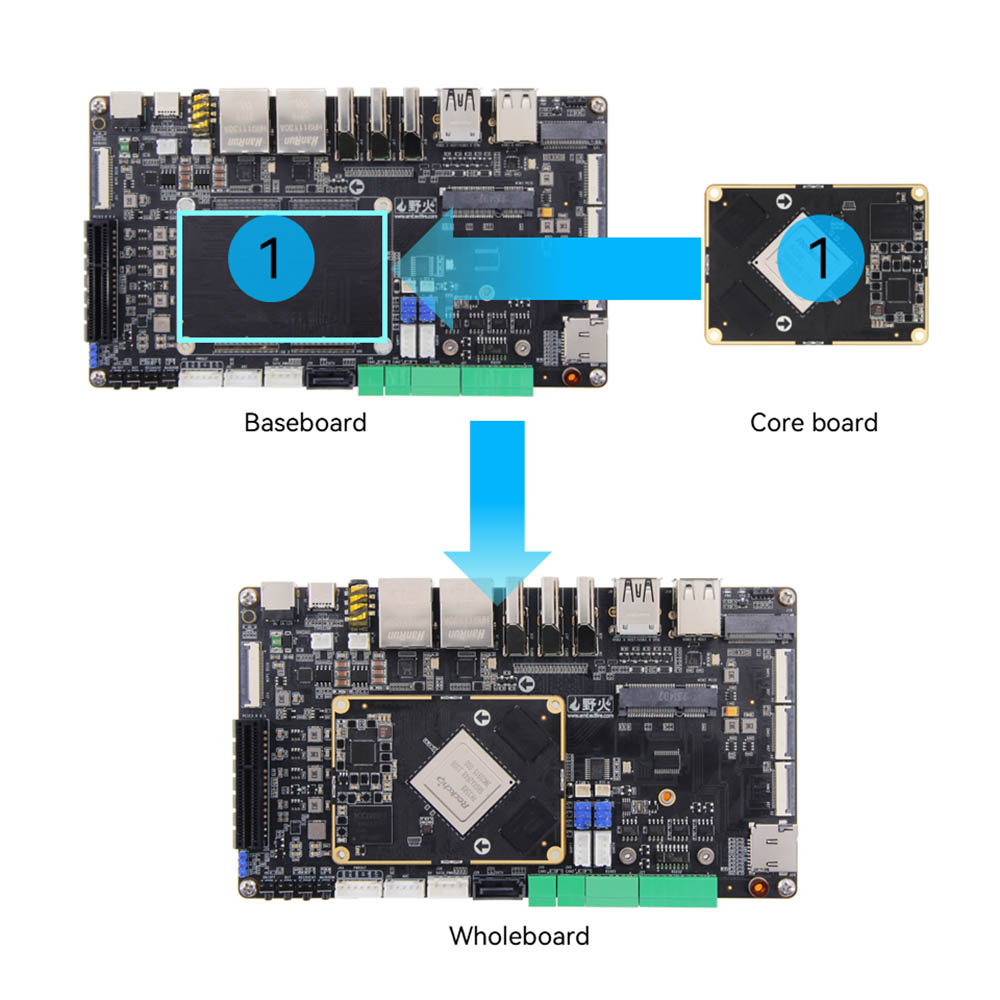

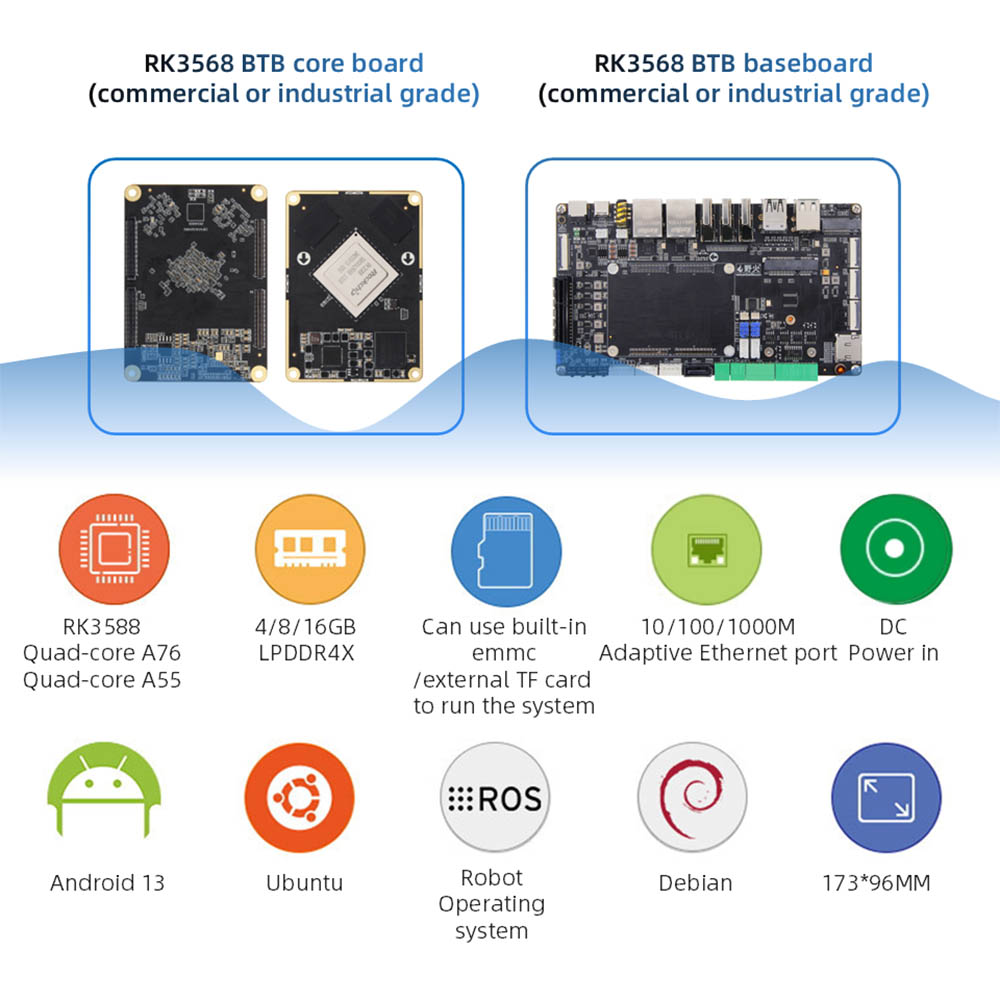

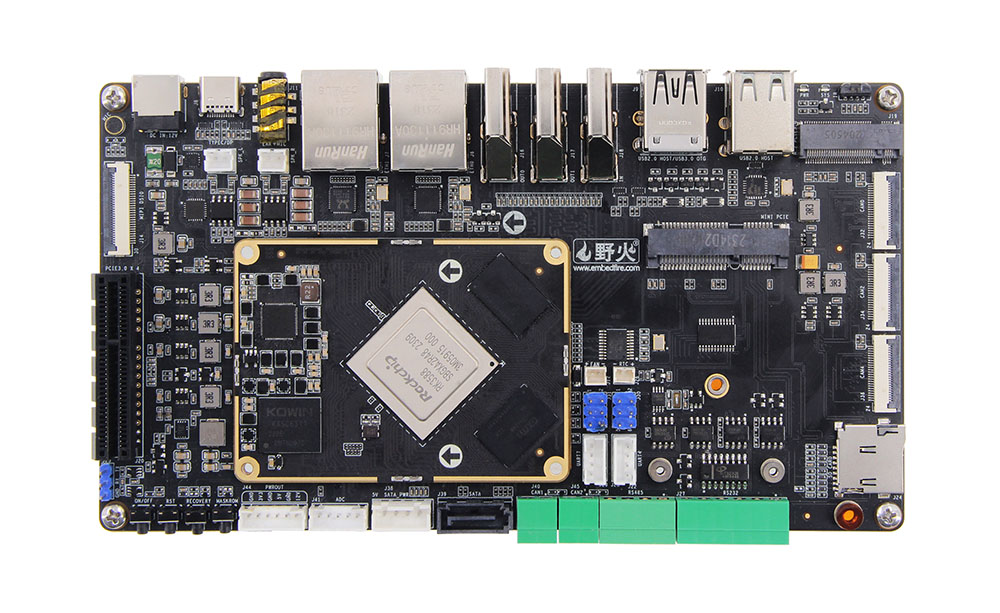

Motherboard BTB terdiri daripada papan teras dan papan pembawa/ papan bas.

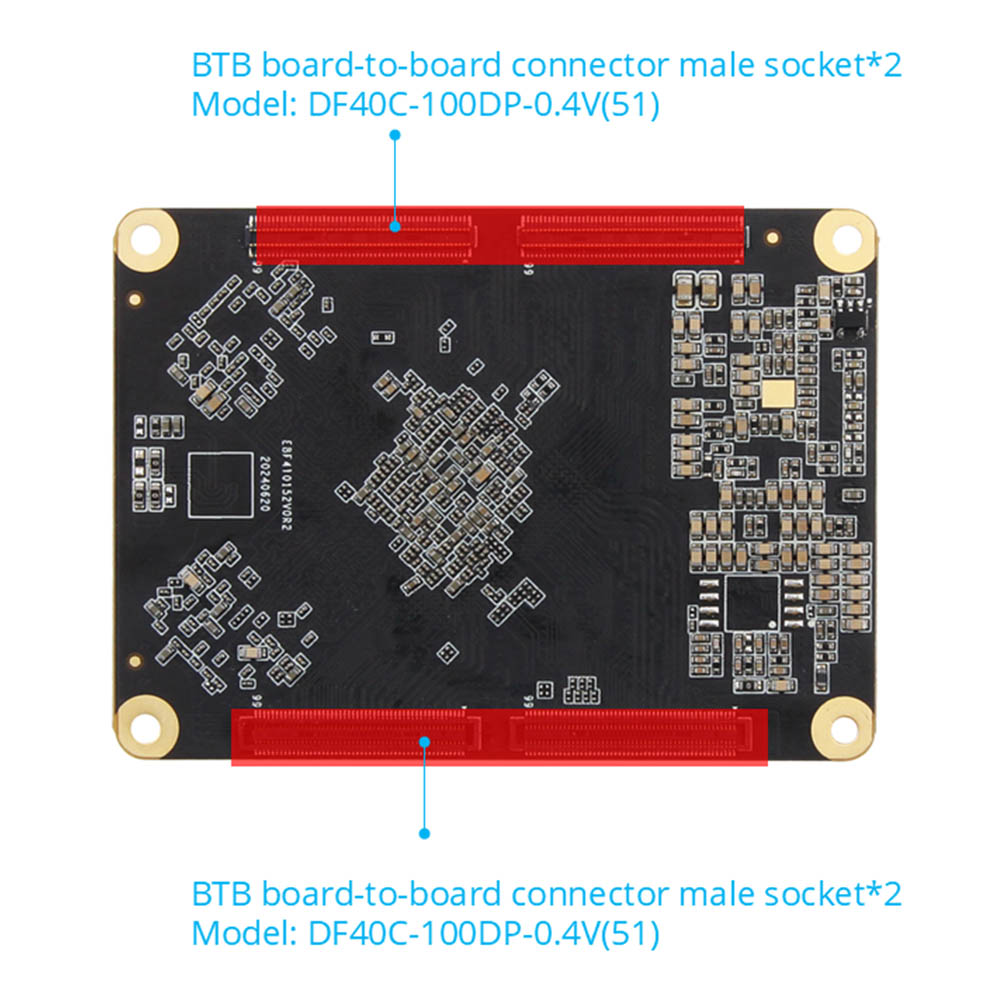

● Penyambung: Penyambung Lelaki: DF40C-100DP-0.4V (51) Penyambung Perempuan: DF40C-100DS-0.4V (51)

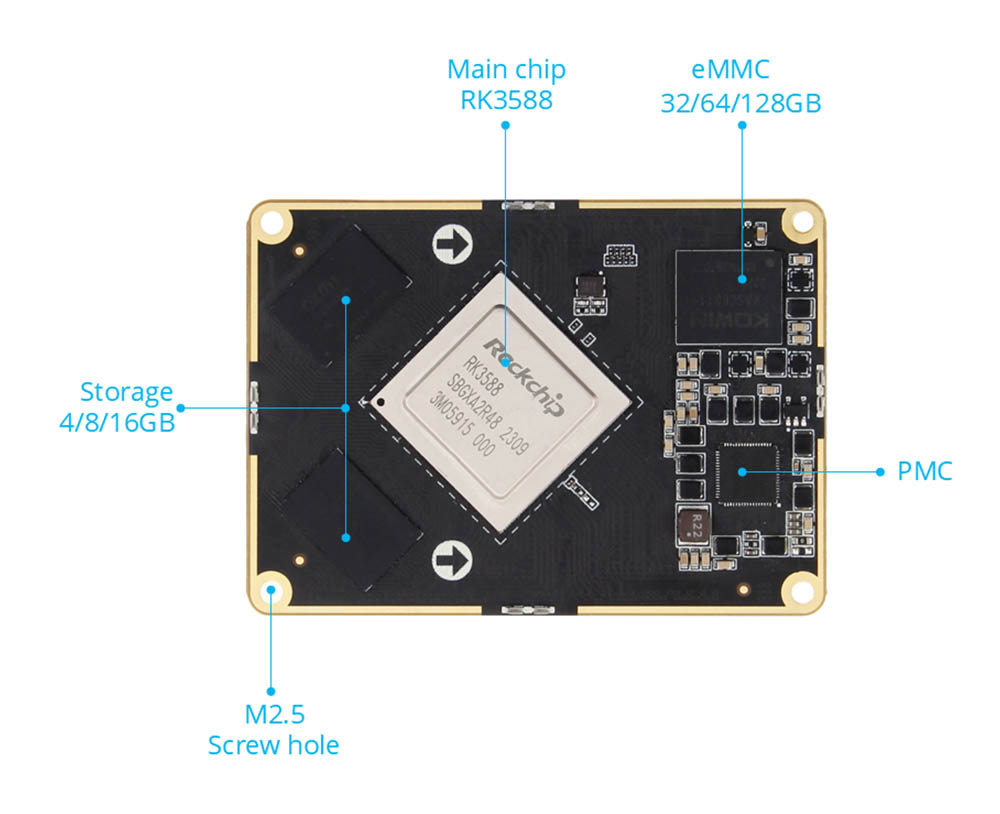

● Cip utama: RK3588 (quad-core A76 + quad-core A55, Mali-G610, 6tops Power Power) BTB membawa kepada 400 pin, jarak 0.5mm, membawa kepada semua I0
● Memori: 4/8/16GB, LPDDR4/4X
● Penyimpanan: 32/64/128GB. EMMC
● Penyambung: Lelaki: DF40C-100DP-0.4V (51) Perempuan: DF40C-100DS-0.4V (51)

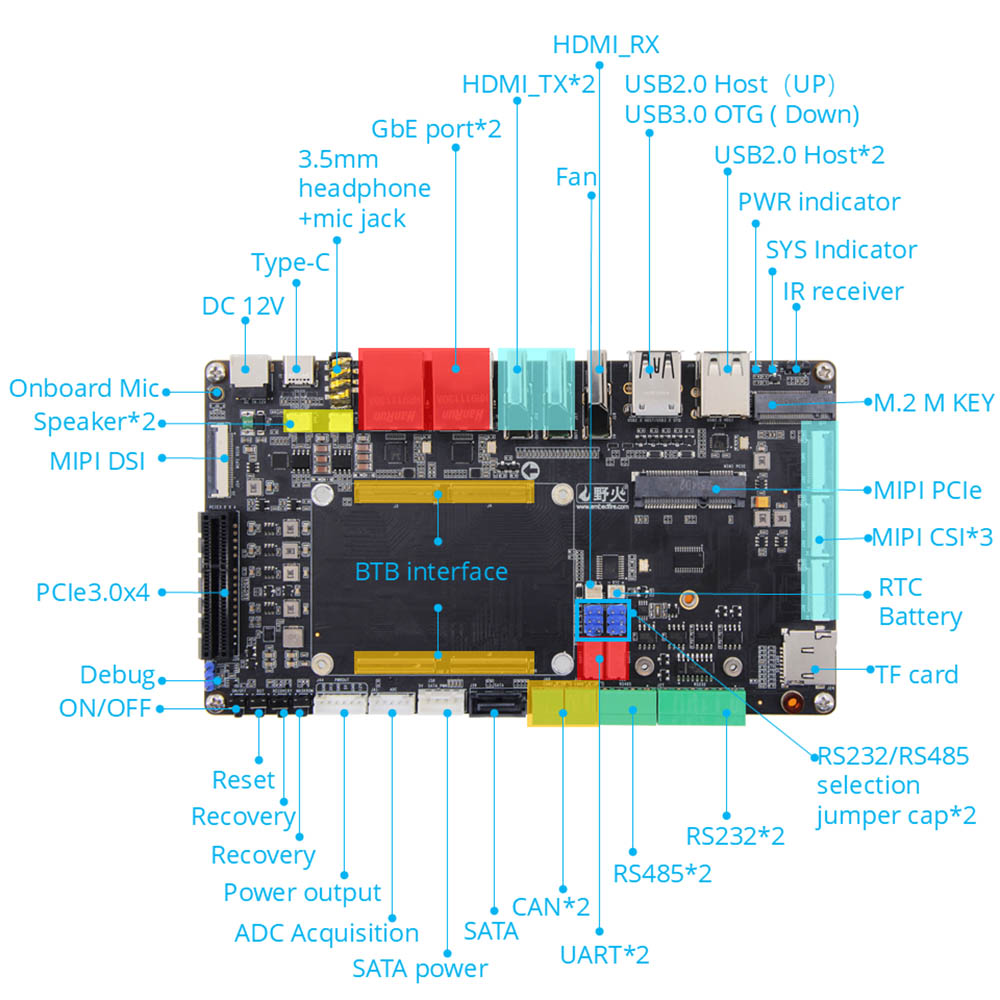

● Antara muka kuasa: input 12V@2A DC, antara muka DC*1; Antara muka output kuasa*1

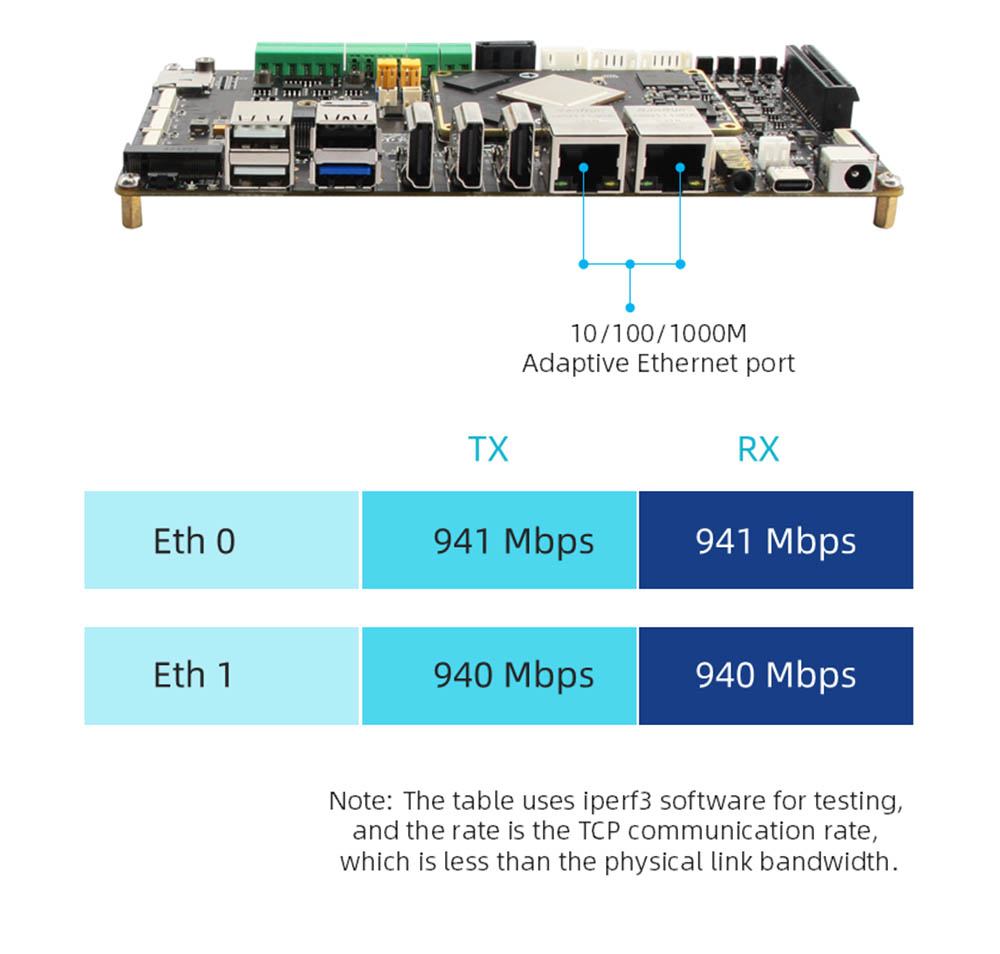

● Ethernet: Port Rangkaian Gigabit*2, Sokongan 10/100/1000Mbps Kadar Penghantaran Data
● HDMI: HDMI12.0 Input*1, sehingga 3840x2160@60fps; HDMI2.1 Output*2, menyokong pelbagai skrin dengan skrin lain, resolusi maksimum 7680x4320@60Hz (resolusi 8K)
● MIPI-DSI: Antara muka skrin MIPI*2 (depan*1, belakang*1), boleh dipasang ke skrin mipi liar, menyokong pelbagai skrin dengan skrin lain; Mod MIPI Single Resolusi Maksimum 1920*1080@60Hz

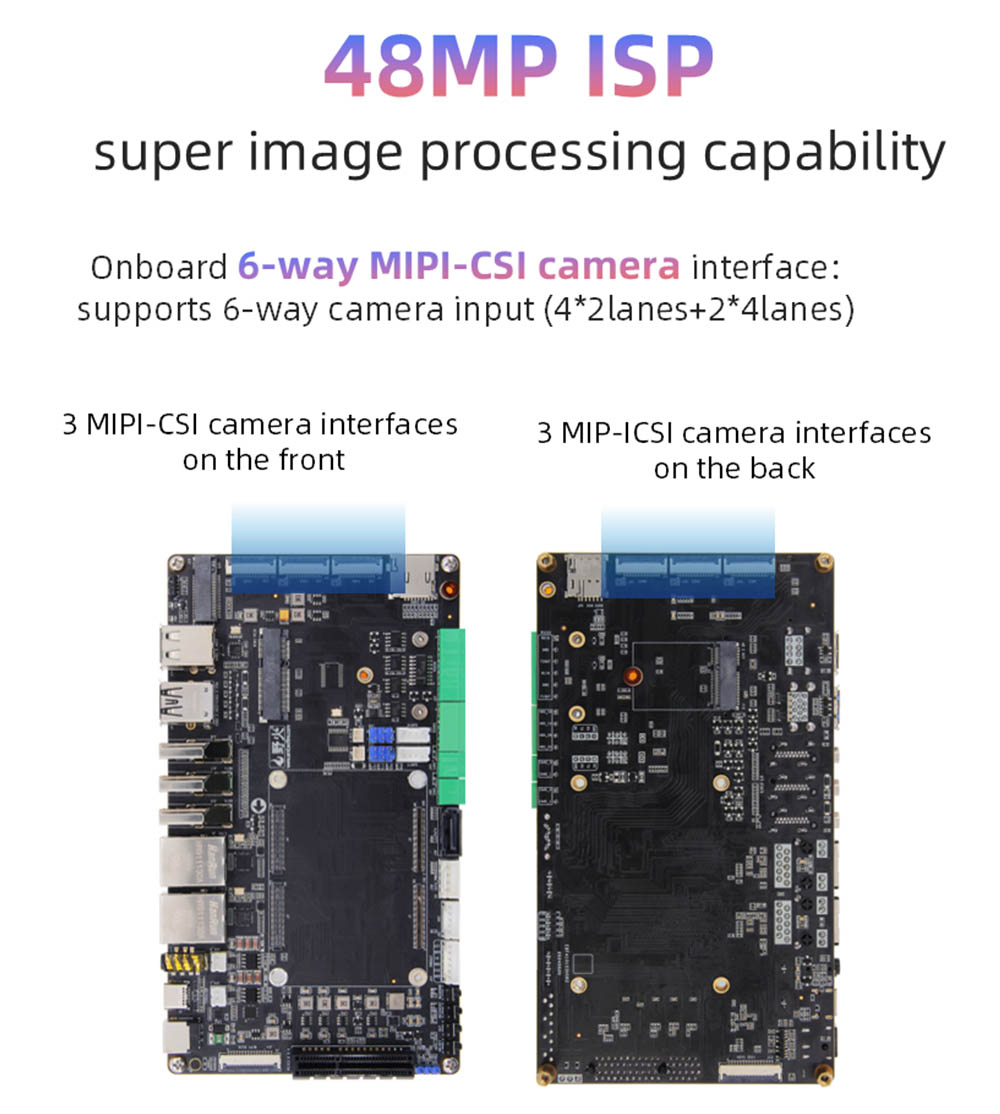

● MIPI-CSI: Antara Muka Kamera MIPI*6 (Depan*3, Kembali*3), boleh dipasang ke kamera MIPI Wildfire
● USB2.0: USB-HOSTTYPE-A antara muka*3
● USB3.0: USB-OTGTYPE-A antara muka*1; Antara muka Type-C*1, boleh digunakan untuk pembakaran firmware, menyokong protokol DP1.4

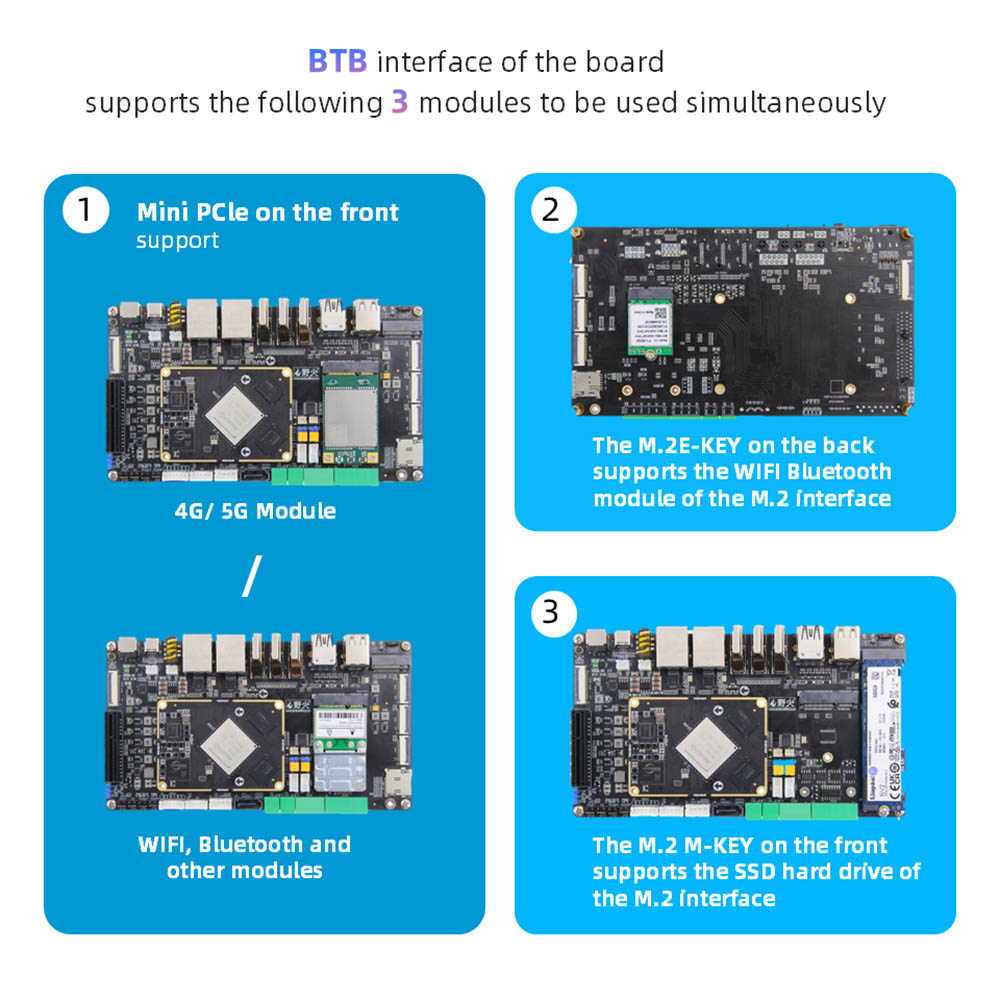

● Antara muka PCLE: Antara muka mini-PCLE*1, boleh digunakan dengan kad rangkaian WiFi yang tinggi atau separuh ketinggian, modul 4G atau modul antara muka mini-PCLE yang lain: antara muka PCLE3.0X4*1
● M.2 Interface: M.2Ekey Interface*1, menyokong M.2 E-Key Wireless Network Card Module; M.2 M Antara Muka Kunci*1, menyokong M.2 M-Key PCLE3.0*4LANES Spesifikasi 2280 HARD Disk
● Pemegang Kad TF: Pemegang Kad Micro SD (TF)*1, menyokong sistem boot kad TF, sehingga 512GB
● Pemegang Kad SIM: Pemegang Kad SIM*1, Fungsi Kad SIM perlu digunakan dengan Modul 4G
● Antara muka SATA: Antara muka SATA standard*1; SATA Power Interface*1, menyokong output 12V
● Bolehkah: Bolehkah*2
● ADC: Antara muka pemerolehan ADC*1
● Port Serial Debug:
● Port Serial Debug*1 (UART2), parameter lalai 1500000-8-N-1; UART Port Serial*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
● Rs485*2 (UART4 & UART7); RS232/RS485 Pemilihan Pelompat antara muka*2
● Audio: Mikrofon MIC Onboard*1; Antara muka Speaker SPK*2, boleh menyambung output fon kepala penceramah 3W + Input Mikrofon 2-dalam-1*1
● Butang: Butang ON/OFF*1; Butang Maskrom*1; Butang pemulihan*1; Butang tetapkan semula*
● LED: Petunjuk Kuasa*1; Penunjuk Sistem*1
● Penerima Inframerah: Fungsi Kawalan Jauh Inframerah Sokongan
● RTC: soket kuasa RTC*1
● Antara muka kipas: Pemasangan sokongan penyejukan kipas 5V atau 12V
● Pengkomputeran AI Edge: Keselamatan Pintar, Pengangkutan Pintar, Bandar Pintar, Analisis Video.
● Automasi Perindustrian: Kawalan PLC, Visi Mesin.
● Robotik: Navigasi autonomi berkuasa AI.
● Aplikasi dalam kenderaan: Sistem hiburan dalam kereta, sistem navigasi dalam kereta.
● Papan tanda digital: Pengiklanan pelbagai skrin 8K.
● Peralatan perubatan: endoskop perubatan, sistem pengimejan ultrasound
